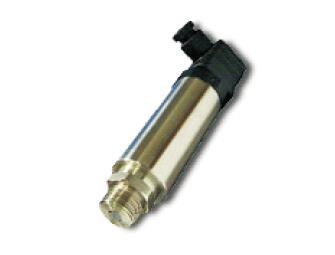

产品名称: HPT902准齐平动态压力传感器

发布日期: 2016-07-04

点击数: 1953

二维码:

简述:

产品详情

产品特点
● 微管腔准齐平结构
● 优越的静态性能及动态响应能力
● 采用压阻式扩散硅芯片,固有频率高于压电式动态压力传感器
● 信噪比高,抗干扰能力强
● 低噪声,高分辨率,高信噪比,带防光干扰
● 适用于动态要求较高的微小量程动态压力测量
● 小剂量爆轰或动态工况下的结构表面压力场测试分析

性能参数@ 25℃
● 测量范围: 小量程0~4KPa、0~10KPa、0~100KPa
                  中量程0~250KPa、0~400KPa、0~600KPa
● 传感器动态频响:

量程 (Kpa)

  1

   4

10

25

100

250

600

使用频率KHz)

  >1

>1

>4

>20

>30

>60

>60

上升时间(us)

 5

5

2

1

1

0.5

0.5

以上频响均为实际使用频率,传感器固有频率是该频率的5倍
● 变送器带宽:
● 封装结构:
● 过载能力:
● 静态精确度:
● 测量介质温度:
● 瞬间温度:
● 补偿温度:
● 贮存温度:
● 供电电源:
● 输出信号:
● 结构材料:
● 出线方式:
0~20KHz 0~100KHz 0~150KHz可选
小量程采用准齐平封装
1.5倍
±0.25%FS;±0.5%FS
-50℃~120℃
30ms内1500℃
-10℃~80℃
-40℃~110℃
±15VDC,或定制传感器用恒流源
0~5V
壳体:不锈钢1Cr18Ni9Ti;O型圈:氟橡胶;套管:丁腈橡胶;
电缆线:专用双屏蔽双绞多芯线
直出线或航空插头,用户可根据现场情况,定制单路或多路适配器,
内置传感器供电电源,配合采集仪使用。

订购指南

产品型号

量程(KPa

输出信号

精度

螺纹接口

电气连接

其他

  HPT902













     订货举例:HPT902―100KPa表压-0~5V―0.5%M20*1.5大霍斯曼1米线


准齐平封装结构及典型尺寸

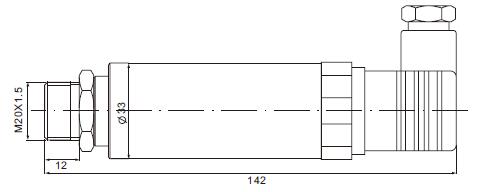

传感器尺寸:(实际尺寸以实物为准)
