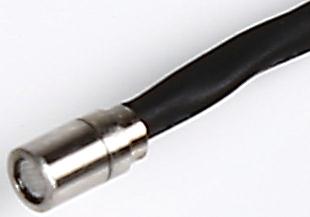

产品名称: HPT501微型(圆柱型)压力传感器

发布日期: 2016-07-04

点击数: 9951

二维码:

简述:

产品详情

产品特点
● 圆柱型结构,体积小、重量轻
● 用于风洞、飞行器、埋植植入实验
● 原位测量,不紊乱流场
● 可进行静态压力测量,亦可对动态压力测量,响应时间短

性能参数@ 25℃
● 测量范围:
● 压力类型:
● 压力过载:
● 破坏压力:
● 满量程输出:
● 固有频率:
● 输入阻抗:
● 输出阻抗:
● 绝缘电阻:
● 零点电压:
● 工作电流:
● 非线性:
● 重复、迟滞性:
● 工作温度:
● 补偿温度:
● 零点温度漂移:
● 补偿线长:
0~1KPa~5MPa (测量介质为干燥无腐蚀性气体)
0~500KPa~20MPa(测量介质为无腐蚀性、不导电液体)
绝压、表压、密封表压;表压型传感器出线处带有平衡压力导管
2倍额定压力
3倍及以上额定压力
≥40mV
≥10KHz
≥10KΩ
≥6KΩ
500MΩ
<±2%FS
≥1mA
<±0.5%FS
<±0.3%FS
-55℃~120℃
-20℃~25℃或20℃~80℃
<±2%FS/55℃
超细五芯高温导线,典型值1米(传感器探头和补偿电路之间连线)

订购指南

产品型号

量程(KPa

输出信号

选型尺寸

线缆长度(米)

其他

HPT501











    订货举例:HPT501―100KPa表压-0~5V―B0.5


选型尺寸

选型尺寸

D(直径mm)

L(长度mm)

A型

1.6

7

B型

2

7.5

C型

2.5

11

D型

2.5

4

E型

3.5

5.5

F型

其他请注明(F:D×L)



注:1)测量气体介质时,以上尺寸均可;测量液体介质时,最小尺寸为C型或D型。

2)线缆为5芯屏蔽线,直径1.7mm。
