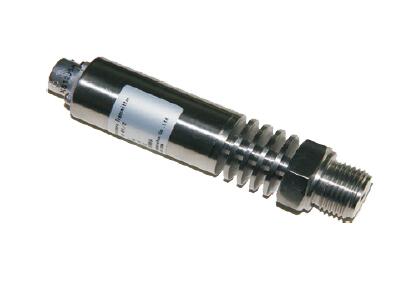

产品名称： HPT901齐平封装高频高温压力传感器

发布日期： 2016-07-04

点击数： 4708

二维码：

简述：

产品详情

产品特点
● 采用无管腔全齐平结构
● 耐高温
● 采用压阻式扩散硅芯片，固有频率高于压电式动态压力传感器
● 信噪比高，抗干扰能力强
● 优越的静态性能及动态响应能力
● 低噪声，高分辨率，高信噪比，带防光干扰
● 适用于各种连续爆炸冲击波测量以及高温动态压力测量

性能参数@ 25℃

● 测量范围：
● 传感器动态频响：

小量程0～4KPa、0～10KPa、0～100KPa
中量程0～200KPa、0～400KPa、0～800KPa
大量程0～1MPa、0～4MPa、0～10MPa、0～40MPa、0～100MPa
小量程1.7KHz～20KHz
中量程40KHz～60KHz
大量程60KHz～250KHz

以上频响均为实际使用频率，传感器固有频率是该频率的3～5倍

● 变送器带宽：
● 封装结构：
● 过载能力：
● 静态精确度：
● 测量介质温度：
● 瞬间温度：
● 补偿温度：
● 贮存温度：
● 供电电源：
● 输出信号：
● 结构材料：
● 出线方式：

0～20KHz 0～100KHz 0～150KHz可选
小量程采用准齐平封装，中大量程采用齐平封装
1.5倍或120MPa取小值
±0.25%FS；±0.5%FS
-50℃～200℃
30ms内1500℃
0℃～150℃
-40℃～110℃
±15VDC，或定制传感器用恒流源
0～5V
壳体：不锈钢1Cr18Ni9Ti；O型圈：氟橡胶；套管：丁腈橡胶；
电缆线：专用双屏蔽双绞多芯线
直出线或航空插头

（用户可根据现场情况，定制单路或多路适配器，内置传感器供电电源，配合采集仪使用。）

订购指南

产品型号	量程（KPa）	输出信号	介质温度	精度	螺纹接口	电气连接	其他
HPT901
订货举例：HPT901―100KPa表压－0~5V-0~150℃―0.5%―M20*1.5―大霍斯曼1米线

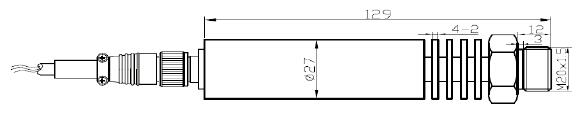

典型尺寸
