产品名称： HPT903水冷式高频高温压力传感器

发布日期： 2016-07-04

点击数： 5243

二维码：

简述：

产品详情

产品特点
● 无管腔全齐平结构
● 带水冷循环结构
● 优越的静态性能及动态响应能力
● 采用压阻式扩散硅芯片，固有频率高于压电式动态压力传感器
● 信噪比高，抗干扰能力强
● 低噪声，高分辨率，高信噪比，带防光干扰
● 适用于各种发动机高温压力测量及各种高温介质动态压力测量

性能参数@ 25℃

● 测量范围：
● 传感器动态频响：

小量程0～4KPa、0～10KPa、0～100KPa
中量程0～250KPa、0～400KPa、0～600KPa
大量程0～1MPa、0～4MPa、0～10MPa、0～40MPa、0～100MPa
小量程1.7KHz～20KHz
中量程40KHz～60KHz
大量程60KHz～250KHz

以上频响均为实际使用频率，传感器固有频率是该频率的3～5倍

● 变送器带宽：
● 封装结构：
● 过载能力：
● 静态精确度：
● 测量介质温度：
● 瞬间温度：
● 补偿温度：
● 供电电源：
● 输出信号：
● 结构材料：
● 冷却水压力：
● 出线方式：

0～20KHz 0～100KHz 0～150KHz可选
小量程采用准齐平封装,中大量程采用齐平封装
1.5倍
±0.25%FS；±0.5%FS
0℃～450℃
200ms内2000℃
-10℃～150℃
±15VDC，或定制传感器用恒流源
0～5V
壳体：不锈钢1Cr18Ni9Ti
不小于2公斤，严禁工作期间停压或掉管；不大于8公斤，防止爆管
直出线或航空插头

（用户可根据现场情况，定制单路或多路适配器，内置传感器供电电源，配合采集仪使用。）

订购指南

产品型号	量程（KPa）	输出信号	介质温度	精度	螺纹接口	电气连接	其他
HPT903
订货举例：HPT903―100KPa表压－0~5V-0~300℃―0.5%―M20*1.5―大霍斯曼1米线

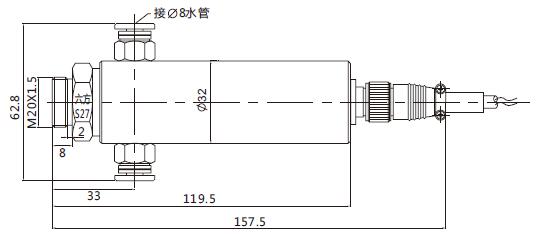

典型尺寸
