产品名称： HPT904低压自由场高频动态压力传感器

发布日期： 2016-07-04

点击数： 4662

二维码：

简述：

产品详情

产品特点
● 全不锈钢外壳，卓越的抗腐蚀性能
● 流线型无反射外型
● 无管腔全齐平结构
● 采用压阻式扩散硅芯片，固有频率高于压电式动态压力传感器
● 优越的静态性能及动态响应能力，低噪声，高分辨率，高信噪比
● 带防火护线管
● 可选配双屏蔽互绞专用抗干扰电缆
● 适用于小压力爆炸冲击波自由场压力测量

性能参数@ 25℃
● 测量范围： 0～50KPa～100KPa～500KPa
● 传感器动态频响：

量程（Kpa）	50	100	200	350	500
使用频率(KHz)	27	33	40	50	60
Rising time (us)	2	2	0.8	0.8	0.8

以上频响均为实际使用频率，传感器固有频率是该频率的3倍

● 变送器带宽：
● 过载能力：
● 静态精确度：
● 测量介质温度：
● 瞬间温度：
● 补偿温度：
● 贮存温度：
● 供电电源：
● 输出信号：
● 结构材料：
● 出线方式：

0～20KHz 0～100KHz 0～150KHz可选
1.5倍或120MPa取小值
±0.25%FS；±0.5%FS
-40℃～100℃
30ms内1500℃
-10℃～80℃
-40℃～110℃
±15VDC，或定制传感器用恒流源
①差分毫伏信号或② 0～5V
壳体：不锈钢1Cr18Ni9Ti；O型圈：氟橡胶；套管：丁腈橡胶；
电缆线：专用双屏蔽双绞多芯线
直出线或航空插头

（用户可根据现场情况，定制单路或多路适配器，内置传感器供电电源，配合采集仪使用。）

订购指南

产品型号	量程（KPa）	输出信号	精度	其他
HPT904
订货举例：HPT904―100KPa表压－0~5V―0.5%

典型尺寸

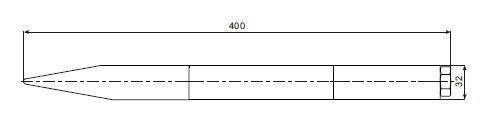

传感器尺寸：（实际尺寸以实物为准）
