产品名称： HPT301风速测量仪
发布日期： 2016-07-05
点击数： 2452
二维码：
简述：
产品详情
一、概述
皮托管，英文是Pitot tube。皮托管是测量气流或液体总压和静压以确定气流或液体速度，流量的一种管状装置。由法国H.皮托发明而得名。
在科研、生产、教学、环境保护以及隧道、矿井通风、能源管理部门，常用皮托管测量通风管道、工业管道、炉窑烟道内的气流速度，经过换算来确定流量，也可测量管道内的水流速度。用皮托管测速和确定流量，有可靠的理论根据，使用方便、准确，是一种经典的广泛的测量方法。此外，它还可用来测量流体的压力。
二、测量原理
皮托管的测量原理是基于伯努利方程在空气和液体中的应用。
三、主要技术参数：
1．L型皮托管系数0.99-1.01之间，S型皮托管数0.81-0.86之间。
2．测量空气流速不超过40m/s，测量水流速度不超过25m/s。
3．Φ8管最长1500mm，Φ10管最长2000mm，(公司备有各种规格皮托管)

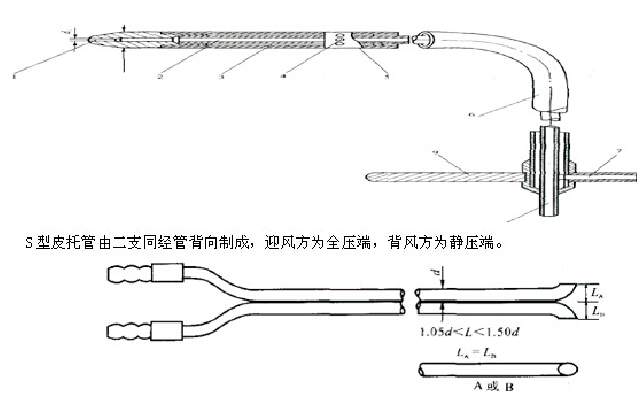

四、结构：
L型皮托管用两根不同直经不锈钢管子同心套接而成，内管通直端尾接头是全压管，外管通侧接头是静压管。指向杆与测杆头部方向一致，使用时可确定方向，使测头对准来流方向。
五、使用方法：
1、要正确选择测量点断面，确保测点在气流流动平稳的直管段。为此，测量断面离来流方向的弯头、阀门、变径异形管等局部构件要大于4倍管道直径。离下游方向的局部弯头、变径结构应大于2倍管道直径。
2、皮托管的直径规格选择原则是与被测管道直径比，不大于0.02。以免产生干扰，使误差增大。测量时不要让皮托管靠近管壁。
3、测量时应当将全压孔对准气流方向，以指向杆指示。测量点插入孔处应避免漏风，防止该断面上气流干扰。按管道测量技术规范，应合理选择测量断面的测点。
4、皮托管只能测得管道断面上某一点的流速，但计算流量时要用平均流速，由于断面流量分布不均匀，因此该断面上应多测几点，以求取平均值。
5、测点按烟道(管道)测量法规定，按“对数一线性”法划分，也可按常用的等分面积来划分。
6、S型皮托管静压接头处敲有标记号码，并在鉴定单上注明皮托管系数。鉴定单应长期保存，以供计算。
六、保养
1．使用中可能造成管子弯曲。在使用前检查一次，明显挠曲预先校直，锥头损伤则不能再使用。
2．在含尘管道中使用后，管内可能有积尘或水汽。应在使用后用吹气方法吹净后盛盒。或在使用前测试一下畅通性。使用后及时清洁内外管，以保证长期良好状态。
3．小静压孔经常检查，勿使杂质堵塞小孔，造成压力不通。
4．标准皮托管检定周期为五年。

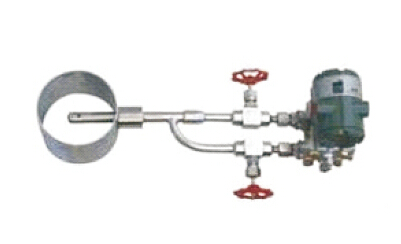

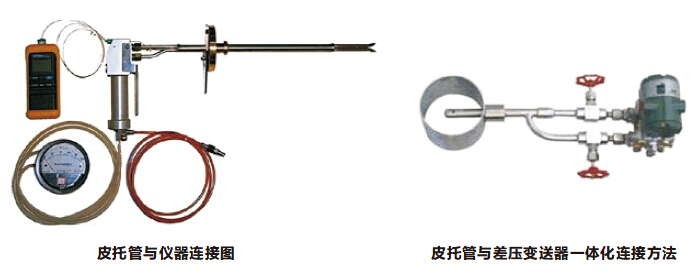

七、安装使用方法
八、显示仪表
产品特点
1. 测量精度高：能够精确地测量风速，精准度最高可达5‰ 。
2. 测量量程大：可以测量40m/s的风速。
3. 功能完善：
下位机（仪表）采用四位LED显示，分时显示风速、风压。
下位机（仪表）通过RS-232串口把风速传给上位机（PC机）。
上位机（PC机）配有完善的上位机软件，该软件具有：同步实时显示风速曲线；保存当前风速曲线图；保存某一时间段
的风速数据的功能。
4. 系统灵活：为了达到精确测量的目的，系统设计了两个与风速公式有关的A、K参数，风速公式V=A*sqrt(16*h)。
注：A为系统精度校准参数；K为传感器量程参数，通过改变K参数用户可在仪表上接相同输出电压的不同量程的传感器来测量不同量程的风速（但更换传感器后得重新进行标定）；h为传感器测得的风压水柱高度。用户可根据实际需要修改系统参数A和K 。
5. 操作方便：用户按键采用“五键式”设计，另增加了清零键，用户可在确保为无风状态下且测压两通道压力相等时短按此键校正零位，当长按此键时恢复至出厂时标定的零位，再长按此键又可切换至校正零位。五键的按键的使用方法同通用仪表相似，用户很容易上手。在用户设置系统参数后，系统参数可以永久保存于仪表内，不必每次打开仪表重新设置。
主要技术参数
（1） 供电电压AC220V，实际功耗约12W
（2） 压力测量通道1路
（3） 变送器的量程为：-500～500pa，输出电压信号为：0～5V
测量范围为：40m/s
风压精度为：0.05mm水柱
（4） 采用四位LED分时显示风压、风速
（5） 可通过按键来修改参数A，K；出厂时A初始值为1.000，K初始值为0500
（6） 有RS232和上位机通信，可以在上位机上观察流速的波形曲线，并可以保存数据和流速曲线图
