产品名称： HPT1402型土应力传感器

发布日期： 2016-07-05

点击数： 2497

二维码：

简述：

产品详情

该产品力敏元件利用硅压阻效应，通过微机械加工工艺制作而成，被封装在不锈钢外壳与膜片内，并通过灌充硅油实现压力传导。当敏感元件感受到压力作用时，将会输出一个与压力成正比变化的电压信号。
该产品具有优异的静态特性以及较好的动态指标，在动态测量环境中得到广泛应用。适用于饱和以及非饱和土体的测量，广泛应用于土体力学、土木工程以及爆破试验中，该产品具有强抗腐蚀性能。

量程：
固有频率：
非线性：
供电方式：
输出方式：
测量介质温度：
补偿温度：
年稳定性：
测量介质：
精度等级：

0～100KPa至0～20MPa间任意量程（特殊量程可以协商订制）
≥20KHz
±0.2%～±0.5%
①恒流源或恒压源②±15VDC
①差分毫伏信号，标称值100mV±30% ②配有放大器，标准值0～5V
－10℃～100℃
0℃～60℃
0.2～0.5%FS/年
与不锈钢兼容的介质

指标档级	零点时漂 mV/8h	零位温度系数 ×10^-4FS /℃	灵敏度温度系数 ×10^-4FS /℃	非线性 ±％FS	不重复性、迟滞 %FS
JA	0.15	5	5	0.5	0.3
JB	0.1	3	3	0.2	0.2
MA	0.3	5	5	0.5	0.5
MB	0.2	3	3	0.3	0.3

订购指南

产品型号	量程（KPa或MPa）	输出信号	精度	介质温度(℃)	其他
HPT1402
订货举例：HPT1402-2MPa-0~5V-0.5%-0~50

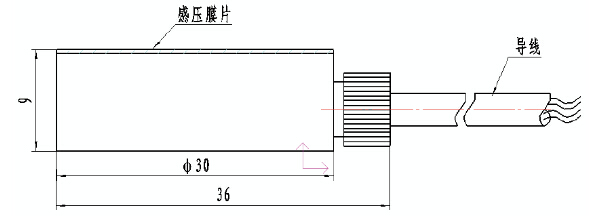

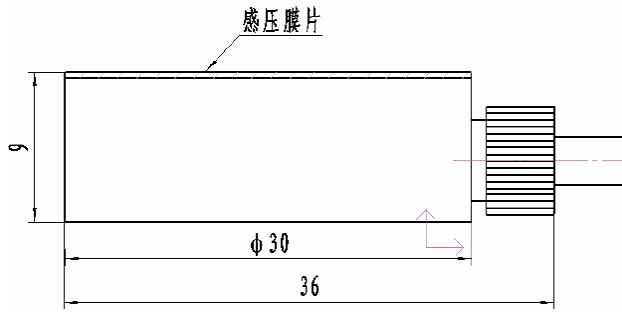

典型尺寸
外形尺寸：标准尺寸Φ50x12mm、Φ30x9mm,最小尺寸Φ17x5mm 也可按照客户要求定做。
