产品名称： HPT1405型渗透水压力传感器

发布日期： 2016-07-05

点击数： 2357

二维码：

简述：

产品详情

该产品力敏元件利用硅压阻效应，通过微机械加工工艺制作而成，当敏感元件感受到压力作用时，将会输出一个与压力成正比变化的电压信号。
该产品适用于非饱和以及饱和土体中渗透水压测量，通常与动态土应力传感器配套使用。该产品具有优异的静态特性以及长期的稳定性，较常规渗透水压力传感器具有更高的灵敏度。（如需微型尺寸渗透压传感器可参考HPT500系列）

量程：
非线性：
供电方式：
输出方式：
测量介质温度：
补偿温度：
年稳定性：
测量介质：
精度等级：

0～20KPa至0～5MPa间任意量程（特殊量程可以协商订制）
±0.2%～±0.5%
①恒流源或恒压源②±15VDC
①差分毫伏信号，标称值100mV±50% ②配有放大器，标准值0～5V
0℃～100℃
0℃～60℃
0.2～0.5%FS/年
与硅、不锈钢兼容的介质

指标档级	零点时漂 mV/8h	零位温度系数 ×10^-4FS /℃	灵敏度温度系数 ×10^-4FS /℃	非线性 ±％FS	不重复性、迟滞 %FS
JA	0.15	5	5	0.5	0.3
JB	0.1	3	3	0.2	0.2
MA	0.3	5	5	0.5	0.5
MB	0.2	3	3	0.3	0.3

订购指南

产品型号	量程（KPa或MPa）	输出信号1	精度	介质温度(℃)	其他
HPT1405
订货举例：HPT1405-2MPa-0~5V-0.5%-0~50

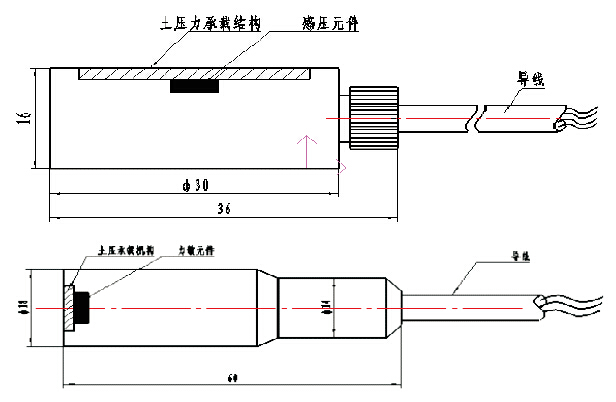

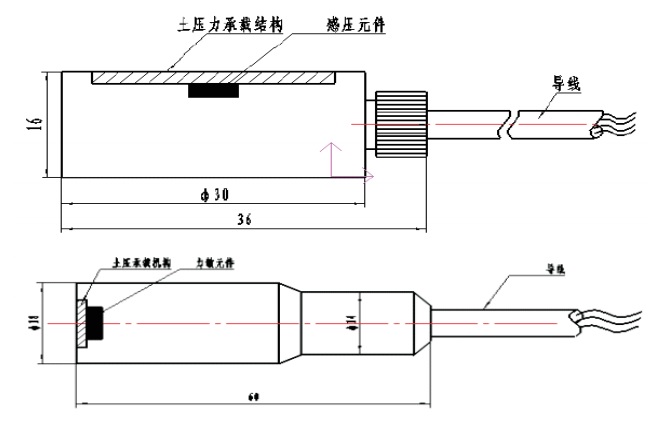

典型尺寸
外形尺寸：Φ30x16mm Φ18x60mm, 最小尺寸可参考HPT500 ,也可按照客户要求定做。
